GJYXCH fiberoptisk droppkabel
Produktbeskrivning:
GJYXCH 1~8 ledare FTTH fiberoptisk droppkabel med fosfaterande ståltrådsbudbärare,G652D/G657A1/G657A2 fiber LSZH yttre mantel

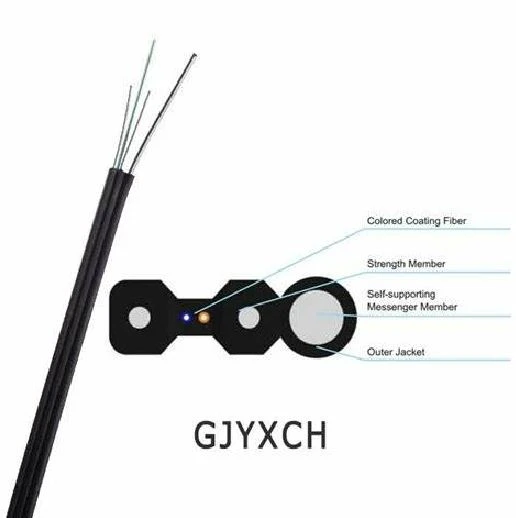

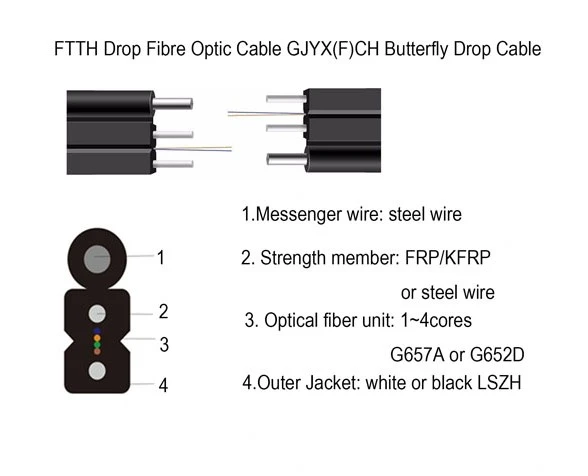

GJYX(F)CH är FTTH-dropkabeln med självbärande. Den optiska fiberenheten är placerad i mitten. Två ståltrådar (eller FRP, KFRP ) placeras på båda sidorna, sedan fästs ytterligare en ståltråd på utsidan. Slutligen kompletteras kabeln med en svart eller vit färg PVC eller LSZH (låg rök, ingen halogen, flamskyddsmedel) mantel.
Funktioner och tillämpning:
* Enkel struktur, lätt vikt och stark användbarhet.
* Unik spårdesign, lätt att dra av och ansluta, förenklar installation och underhåll;
* En enda ståltråd med ytterligare förstärkningselement gör att kabeln har goda dragegenskaper.
*Uteantenn
Fiberparametrar
Tekniska parametrar
Huvudsakliga mekaniska och miljömässiga egenskaper
Standard trätrumma (pallar) eller kartong;
Standardlängd: 1000m/2000m eller anpassad
Fiberparametrar
|
|
G.652.D |
G.657A2 |
50/125μm |
62.5/125μm |
|
|
Försvagning |
@850nm |
- |
- |
Mindre än eller lika med 3.0dB/km |
Mindre än eller lika med 3.0dB/km |
|
@1300nm |
- |
- |
Mindre än eller lika med 1.0dB/km |
Mindre än eller lika med 1.0dB/km |
|
|
@1310nm |
Mindre än eller lika med 0.36dB/km |
Mindre än eller lika med 0.36dB/km |
- |
- |
|
|
@1550nm |
Mindre än eller lika med 0.22dB/km |
Mindre än eller lika med 0.23dB/km |
- |
- |
|
|
Bandbredd |
@850nm |
- |
- |
Större än eller lika med 500MHz·km |
Större än eller lika med 200MHz·km |
|
@1300nm |
- |
- |
Större än eller lika med 1000MHz·km |
Större än eller lika med 600MHz·km |
|
|
Våglängd |
|
Mindre än eller lika med 1260nm |
Mindre än eller lika med 1260nm |
- |
- |
|
Dispersion av polarisationsläge |
Enkel fiber |
Mindre än eller lika med 0.20ps/√km |
Mindre än eller lika med 0.20ps/√km |
- |
- |
|
Länkvärde (M=20,Q=0,01 procent) |
Mindre än eller lika med 0.10ps/√km |
Mindre än eller lika med 0.10ps/√km |
- |
- |
|
Tekniska parametrar
|
|
|
|
|
||
|
|
Fiberkärnor |
1 |
2 |
4 |
|
|
Styrka medlem |
Material |
KFRP/Ståltråd |
|
||
|
Självförsörjande |
Material |
Ståltråd |
|
||
|
Ytterjacka |
Tjocklek mm |
Större än eller lika med 0.3 |
|
||
|
Yttre dia. |
mm |
(2.0*5.0)±0.1 |
(2.0*5.0)±0.1 |
(2.0*6.0)±0.1 |
|
|
Temperatur |
ºC |
-40~ plus 60 |
|
||
|
Draghållfasthet |
Kort/långt N |
600/300 |
|
||
|
Platta |
Kort/långt N |
2200/1000 |
|
||
|
* Obs: Eller anpassad efter kundens krav |
|
||||
Huvudsakliga mekaniska och miljömässiga egenskaper
|
Testföremål |
Teststandard |
Angivet värde |
Krav |
|
Draghållfasthet |
IEC 60794-1-2-E1 |
Enligt den tekniska parametern |
Återstående ytterligare dämpning Mindre än eller lika med 0.03dB |
|
Platta |
IEC 60794-1-2-E3 |
Enligt den tekniska parametern |
Ytterligare dämpning under kortvarig platt kraft Mindre än eller lika med 0.4dB |
|
Krossa |
IEC 60794-1-2-E4 |
Islag 1N,Höjd 1m,minst 3 platser |
Återstående ytterligare dämpning Mindre än eller lika med 0.4dB |
|
Upprepad böjning |
IEC 60794-1-2-E6 |
20N 300 gånger |
Återstående ytterligare dämpning Mindre än eller lika med 0.4dB |
|
Temperatur |
IEC 60794-1-2-F1 |
-40ºC ~ plus 60ºC |
Ytterligare dämpning Mindre än eller lika med 0.02dB |
|
Förbränning |
IEC 60332-1-2 |
Brandfarlighet |
Bör kunna passera genom en enda vertikal förbränning |
|
Röktäthet |
Inte mindre än 50 procent |
||
|
Frätande |
Gasens PH Mindre än eller lika med 4,3 under förbränning, ledningsförmågan bör Mindre än eller lika med 10 μs / mm |
||
|
* Alla dämpningsförändringar av optiska fibrer övervakas vid en våglängd på 1550 nm. |
|||
Förpackningsinformation:
Standard trätrumma (pallar) eller kartong;
Standardlängd: 1000m/2000m eller anpassad
Beställningsinformation:
|
1 fiberenhet: |
No-fiber / J-compact fiber / D-Band fiber |
|
|
2 fiberkärnor: |
1~8 |
|
|
3 Typ av fiber: |
A1a(50/125) / A1b(62.5/125)/B6a2(G657A2)/B1.3(G652D) |
|
