Produktbeskrivning
Icke-spridning skiftad Single-mode optisk fiber (G.652.B)
Standard Non-Dispersion G. 652B optisk fiber
Överensstämmer med eller överträffar de tekniska specifikationerna i ITU-T G.652.B & IEC B1.1.
Funktioner Non-Dispersion G. 652B optisk fiber
Låg dämpning, spridning och PMD, lämplig för hög bithastighet och långdistansöverföring.
Tillämpningar Non-Dispersion G. 652B optisk fiber
Lämplig för alla optiska kabelkonstruktioner, inklusive band, lösa rörtrådiga, slitsade kärnor, centrala rör, tätt buffrade konstruktioner.
Garanti Non-Dispersion G. 652B optisk fiber
Företaget producerar och testar optisk fiber oberoende, alla kvalificerade fibrer uppfyller kraven i tekniska specifikationer.
Förpackning och förvaring Non-Dispersion G. 652B optisk fiber
Se till att inga främmande föremål finns på rullen och fiberytan, linda in den med film och lock, och märk fiberkodning på rullen respektive locket.
Den förpackade optiska fibern förvaras vid en konstant temperatur på 25 grader i ett ljussäkert lager. Produkterna fixeras i kartongen när de skickas ut från lagret. Kartongnummer och fiberkodningsinformation bifogas kartongen och den elektroniska testrapporten bifogas varje försändelse.
Tekniska specifikationer
|
Attribut |
Specifikation |
|||
|
Måttspecifikationer |
Beklädnadsdiameter |
125.0±1 um |
||
|
Beklädnad icke-cirkularitet |
Mindre än eller lika med 1 procent |
|||
|
Beläggningens diameter |
245±10 um |
|||
|
Beläggning-Beklädnad Koncentricitet |
Mindre än eller lika med 12 um |
|||
|
Beläggning Icke-cirkularitet |
Mindre än eller lika med 6 procent |
|||
|
Kärnbeklädd koncentricitet |
Mindre än eller lika med 0,6 um |
|||
|
Fiber Curl (radie) |
Större än eller lika med 4 m |
|||
|
Leveranslängd |
2.1-50.4( km/rulle) |
|||
|
Optisk Specifikationer
Optisk Specifikationer |
Mode-Field Diameter (MFD) |
@1310nm |
9,2±0,5 um |
|
|
@1550nm |
10,4±0,8 um |
|||
|
Försvagning |
@1310nm |
Mindre än eller lika med 0,36 dB/km |
||
|
@1550nm |
Mindre än eller lika med 0,22 dB/km |
|||
|
@1625nm |
Mindre än eller lika med 0,24 dB/km |
|||
|
Dämpning VS. Våglängd |
@1285-1330nm, ref. λ@1310nm |
Mindre än eller lika med 0,04 dB/km |
||
|
@1525-1575nm, ref. λ@1550nm |
Mindre än eller lika med 0,03 dB/km |
|||
|
Punkt diskontinuitet |
@1310nm |
Mindre än eller lika med 0,05 dB |
||
|
@1550nm |
Mindre än eller lika med 0,05 dB |
|||
|
Polarisationslägesspridning (PMD) |
Maximal individuell fiber PMD |
Mindre än eller lika med 0.2 ps/(km1/2) |
||
|
PMD Link Design Value （M=20, Q=0,01 procent ） |
Mindre än eller lika med 0.1 ps/(km1/2) |
|||
|
Typiskt värde |
0.04 ps/(km1/2) |
|||
|
Nollspridningsvåglängd(λ0) |
1312±12 nm |
|||
|
Nollspridningslutning(S0) |
Mindre än eller lika med 0.092 ps/(nm2.km) |
|||
|
Dispersion i våglängdsområdet |
1285-1339nm |
Större än eller lika med -3.5, Mindre än eller lika med 3.5ps/(nm.km) |
||
|
1271-1360nm |
Större än eller lika med -5.3, Mindre än eller lika med 5.3 ps/(nm.km) |
|||
|
Cable Cutoff Våglängd λcc |
Mindre än eller lika med 1260nm |
|||
|
Mekaniska specifikationer |
Bevistest |
Större än eller lika med 9.0N, Större än eller lika med 1.0 procent , Större än eller lika med 100Kpsi |
||
|
Dynamisk spänningskorrosionskänslighetsparametrar (Nd) |
Större än eller lika med 20 |
|||
|
Coating Strip Force |
Genomsnitt |
1.5N |
||
|
Topp |
1.3-8.9N |
|||
|
Macrobend förlust |
100 varv, Φ50mm@1310nm&1550nm |
Mindre än eller lika med 0,05 dB |
||
|
100 varv, Φ60mm@1625nm |
Mindre än eller lika med 0,1 dB |
|||
|
Miljöspecifikationer |
Temperaturberoende（-60 grad till 85 grader,@1310nm&1550nm&1625nm） |
Mindre än eller lika med 0,05 dB/km |
||
|
Vattennedsänkning (23±2 grader, 30 dagar@1310nm&1550nm&1625nm) |
Mindre än eller lika med 0,05 dB/km |
|||
|
Dry Heat Soak (85±2 grader, 30 dagar@1310nm&1550nm&1625nm) |
Mindre än eller lika med 0,05 dB/km |
|||
|
Fuktig värme（85±2 grader, vid 85 procent RH, 30 dagar @1310nm&1550nm&1625nm) |
Mindre än eller lika med 0,05 dB/km |
|||

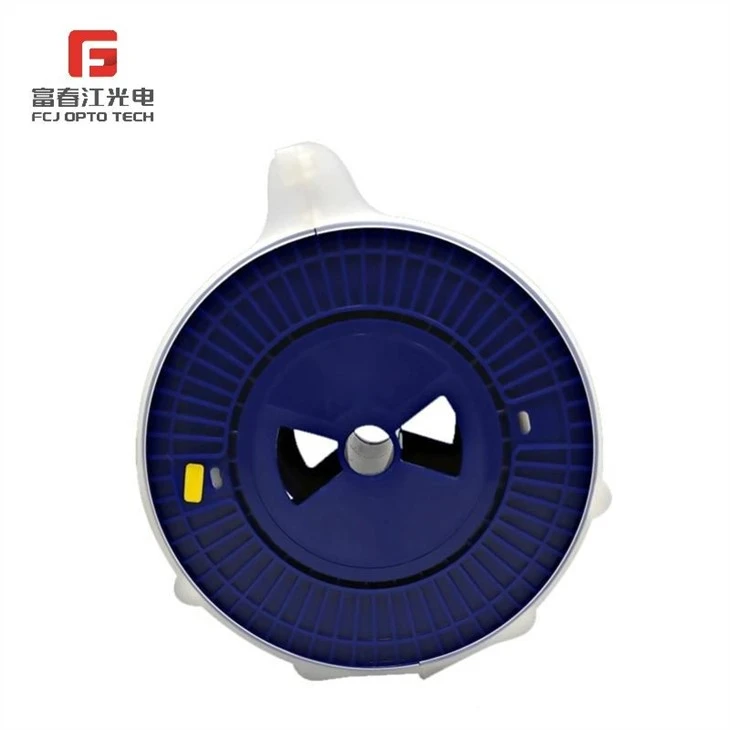

Produktbild
